精密拉伸，精准掌控：FMS张力计赋能高效流延-双向拉伸制膜技术

🔍 它是什么？

FMS张力计是一种基于应变片测量原理的高精度力传感器 其核心是将张力应变片和压缩应变片按照电桥方式连接在一起，当受到外力作用时，应变片的电阻值会发生相应变化，这个变化值与所承受的张力大小成正比，从而能够精确测出张力值。 在流延-双向拉伸制膜生产线中，该张力计通常不直接接触薄膜，而是集成在导轮系统或测量辊的轴承座下方，通过精确测量薄膜运行时施加在测量轮或辊筒上的总作用力，来计算出实时的张力值。 这种方法直接可靠，结果真实，不受薄膜厚度、材质或表面特性变化的影响。

📊 在制膜关键工艺点的应用

薄膜从挤出流延到双向拉伸再到最终收卷，需要经过多个关键工序，FMS张力计在以下环节发挥着不可替代的作用：

纵向拉伸区：

在此区域，薄膜通过一组速度递增的辊筒进行纵向拉伸（MDO）。FMS张力计通过实时监测并反馈薄膜张力，构成闭环控制，这对于精确控制拉伸比、防止薄膜断裂与变形，确保分子链均匀取向至关重要。

张力不稳会导致薄膜出现“颈缩”或“弓曲”等缺陷，甚至造成断膜。

横向拉伸区：

在拉幅机中，薄膜两侧由夹子夹持并进行横向拉伸（TDO）。均匀的张力是保证薄膜横向厚度均匀性和力学性能的关键。虽然此区域主要依靠夹钳系统，但整线张力的协同控制仍需张力计提供基础数据，避免因张力不均导致的薄膜褶皱或厚度偏差。

收卷环节：

在此最终环节，FMS张力计是实现锥度张力控制的核心。它通过精确控制卷取张力，确保巨大的膜卷内外紧致均匀，有效避免“塌卷”等缺陷，为后续的仓储、运输和加工奠定基础。

对于高速生产线，保持恒定的收卷张力对提高成品率至关重要。

⚙️ 核心技术优势

面对流延-双向拉伸制膜生产线的高速、连续生产特性以及可能的高温环境，FMS张力计展现出其卓越性能：

高精度与快速响应：

采用应变片技术，响应速度快，能可靠捕捉细微、快速的张力波动，确保控制系统能够及时调整，部分型号精度可达±0.1%。

这对于控制超薄薄膜的生产至关重要。

坚固耐用与稳定性：

传感器弹性体通常采用不锈钢等材料制造，内置机械过载保护机构，使其能承受较大的冲击负荷。

长期使用漂移小，能耐受拉伸机可能存在的振动或高温环境，保证生产质量的长期稳定和可重复性。

直接可靠与易于集成：

直接测量导轮或辊筒受力，结果真实可靠，不受薄膜特性变化的影响。

FMS张力计能与主流张力仪表及控制系统（如PLC）无缝兼容，共同构成高性能的闭环张力控制回路，方便进行系统集成和工艺优化。

💎 总结

综上所述，FMS张力计通过为控制系统提供精准、可靠的实时张力数据，深刻融入到流延-双向拉伸制膜生产的每一个关键环节。它的有效应用，直接关系到薄膜的产品质量、生产效率和成品率，是保障现代高速制膜生产线高效、高质量运行的精准操控核心其高精度、高稳定性的特点，使之成为生产高性能聚合物薄膜（如BOPP、BOPET等）产品的关键支撑技术之一。

FMS LMGZ.D双量程测力轴承传感器LMGZ202.D.RF.H15

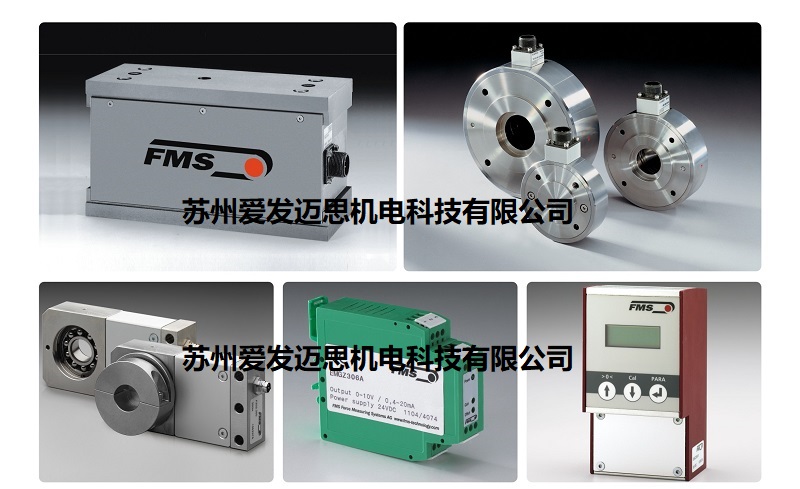

FMS Technology公司成立于1993年，是瑞士知名品牌，FMS专业化的团队便凭借着市场优质的技术研发及全球化的市场拓展，在张力控制和材料纠偏控制领域书写了自己的发展历史。主要产品包括：FMS纠偏器、FMS张力传感器、FMS张力控制器、FMS张力变送器、张力放大器、张力变送器、FMS信号放大器等。

广泛的参数允许快速灵活地配置设备，所有功能都可通过带有IO控制器的PROFINET IO轻松调整。

所有FMS力测量传感器都具有比较高的过载保护和指定的精度。

FMS PMGZ造纸密封式测量块/力传感器PMGZ 400.C.40K.H.N.H14

EMGZ309数字张力测量放大器：具有以太网功能的数字即插即用放大器，参数设置可通过3个键或通过Web浏览器进行。

瑞士FMS 光纤放大器FMS-18-34 UL4

瑞士FMS RMGZ900力测量辊/传感器RMGZ 931

瑞士瑞士FMS 张力传感器UMGZ200,5K.H.0

瑞士FMS 调功器RE3035-42APWA3041

RMGZ800A系列的FMS力测量辊用于测量绳索，电缆，电线和窄幅材料的张力-用于提高力和稳定性。

FMS C203力测量传感器C 203.500.17.FL.H14

它通过机械硬停和四个箔式应变仪实现全麦克斯通桥配置。传感器外侧的红点表示正测量方向。

EMGZ309.EIP放大器是成功的309系列的创新增强。

FMS 数字张力测量放大器EMGZ310.ComACT

FMS FA202系列测力传感器FA202.50.DI.100

FMS LMGZ系列张力传感器/力测量轴承LMGZ203

FMS RMGZ400/600系列的FMS力测量辊用于测量绳索张力

瑞士FMS RMGZ100B系列FMS力测量辊用于测量绳索

SMGZ力传感器用于困难的环境条件，例如烃类介质，如轧制油或在高温环境中。它们几乎可用于任何金属带材加工。

EMGZ306A系列是单通道模拟张力测量放大器。

这使得参数设置和值读取前所未有的舒适。

特征:滚筒长度可达900mm、10倍过载保护、20：1力测量范围、标称力从50 - 1000 N、不锈钢传感器，阳极氧化辊。

瑞士FMS EMGZ473.W张力测量放大器

JG205非常适合在比较严格的环境要求下工作，其中暴露于腐蚀性化学添加剂，高温和高湿度是因素。

瑞士FMS DMGZ300系列称重传感器

微处理器控制的张力测量放大器，比较多4个通道，带有用户编程键，LCD显示屏，坚固的外壳和内置的几个特殊功能。

EMGZ 492.PNET放大器设计用于现代PROFINET IO网络，其典型应用包括测量或控制涂层，层压，印刷，挤出

UMGZ.P力测量块具有增加的刚度作为飞利浦的直接替代品

瑞士FMS 信号放大器EMGZ474 Profibus DP

DMGZ300系列称重传感器测量传感器中心轴方向的力。

FMS数字张力放大器EMGZ310.Comact ：4-20MA输出
